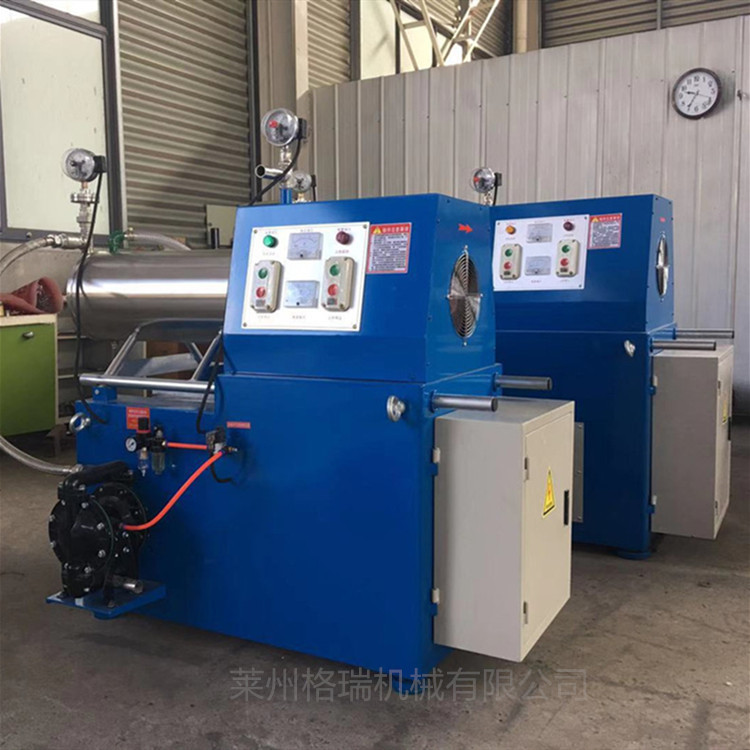

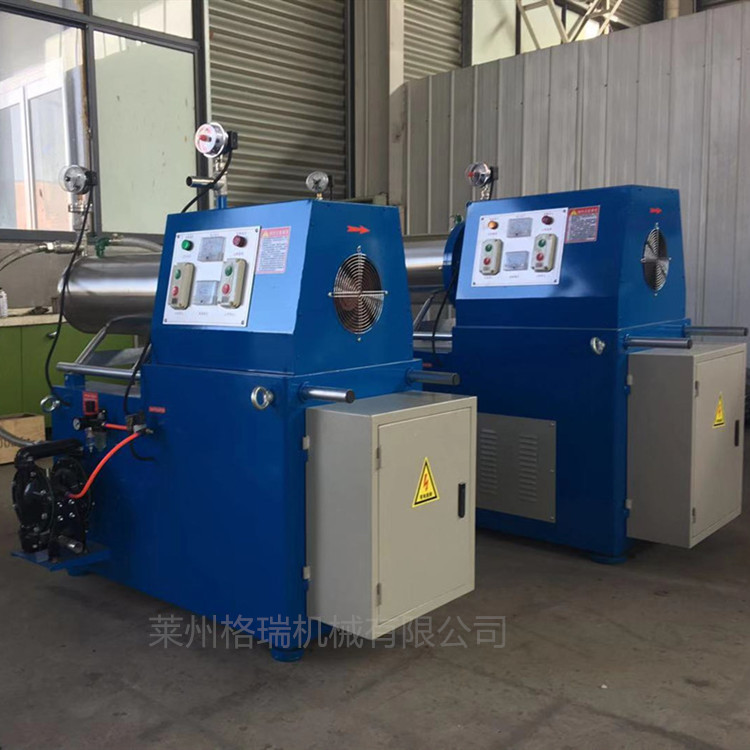

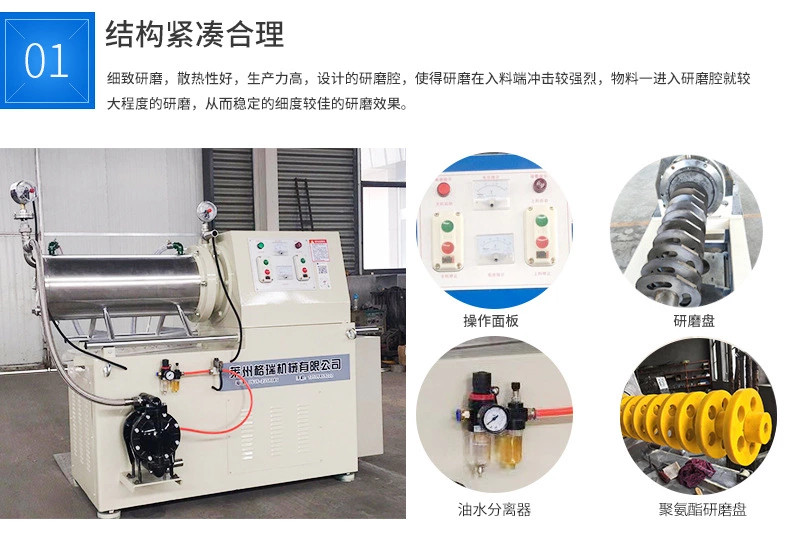

臥式研磨機相比較立式的砂磨機研磨細度高，效率高。筒體內的旋轉主軸上裝有多層圓盤。當主軸轉動時，研磨介質在旋轉圓盤的帶動下研磨壓入筒內的漿料,使其中的固體物料細化合格的漿料穿過小于研磨介質粒度的過濾間隙或篩孔流出。筒體部分備有冷卻或加熱裝置，以防筒內因物料、研磨介質和圓盤等相互摩擦所產生的大量的熱影響產品質量，或因送入的漿料冷凝以致流動性降低而影響研磨效能。研磨介質可用適當的天然砂，也可用粒度為0.1～2毫米的人造玻璃珠。當給料粒度小于450微米時,排料粒度可達1微米以下。這種磨機在細化物料的同時,還有分散和混合作用，適于磨制染料、顏料、油漆涂料、***和其他懸浮液或膠懸劑等。
型號
SK15-1
SK20-1
SK30-1
SK45-1
SK60-1
SK80-1
外形尺寸
A
1530
1690
1690
2050
2010
2200
B
880
1000
1000
1000
1020
1050
C
1350
1550
1550
1650
1680
1700
主電機功率（Kw）
15
18.5
22
30
30
45
泵電機功率（Kw）
1.1
1.1
1.1
1.1
DN40
DN40
筒體容積（L）
15
20
30
45
60
80
分散盤轉速（r/min）
1055
875
860
740
720
670
分散盤數量（個）
5
6
6
7
9
11
冷卻水消耗量（m3/h)
1.5
1.5
1.5
2
2
2
粘度（Pa.s）
≤10
≤10
≤10
≤10
≤10
≤10
研磨介質裝填量
筒體容積的65%左右
進料能力（L/min）
2-16
2-16
2-16
3-24
3-28
5-30
重量Kg
720
800
1000
1200
1350
1500
